De EAO opladers kunnen worden gemonteerd op tafels, rugleuningen, muren en zelfs handgrepen, zodat bijna elke passagier zijn telefoon kan opladen. Met de nieuwe multi-voltage Power Delivery / PPS USB-C-aansluitingen kan EAO ook laptops en snelladen voor telefoons via één verbinding bieden.

Voordelen

• Draadloze opladers voor in de rugleuning of op tafel
• Draadloze opladers met extra 5V USB voor het opladen van oudere telefoons
• Nieuwe multi-voltage USB-C-aansluiting laadt zowel laptops als telefoons op
• Vervangt 230V-stopcontacten door USB-C-oplaadpunten voor telefoons en laptops
• Kan tijdens renovatie achteraf worden gemonteerd op stoelen, tafels en schotten
• Robuust, betrouwbaar ontwerp voor spoor-, tram- en bustoepassingen

De standaard 10 / 15 W draadloze opladers van EAO kunnen mobiele apparaten betrouwbaar opladen zonder dat er een kabel nodig is. Deze opladers worden doorgaans ingebouwd in een op maat gemaakte tafel.

Deze ronde tafelvariant kan ook worden ingebouwd met behulp van de EAO Surface Mount Charger-behuizing voor tafelmontage.

EAO biedt advies en ontwerpondersteuning bij de integratie van de opladers.

De draadloze opladers werken op 12 VDC en leveren een laadvermogen tot 10 W voor snel opladen wanneer dat nodig is.

Deze ronde opladers hebben een brede enkele laadspoel en zijn het meest geschikt voor montage op een tafel.

De extra USB-uitgang op de draadloze opladers kan ook worden gebruikt om een tweede apparaat aan te sluiten of op te laden met een kabel. Het beschikbare vermogen wordt dan verdeeld tussen 5W draadloos opladen en 5W via USB.

De USB-uitgang kan worden uitgerust met een verlengkabel naar een aparte USB-aansluiting of adapter. Dit kan dienen als een onderdeel dat vervangen kan worden bij slijtage, zonder dat dit invloed heeft op de hoofdeenheid zelf. Als alternatief kan de USB-uitgang ongebruikt blijven, zodat de unit uitsluitend als draadloze oplader functioneert.

De voedingen van EAO kunnen de benodigde ingangsspanning leveren. Ze kunnen worden aangesloten op de gelijkstroomvoorziening (DC) van de trein of op een bestaande wisselstroomvoorziening (AC) aan boord, en worden geleverd met alle benodigde bekabeling. Ze zijn compact genoeg om in stoelen of treinwanden te worden geplaatst.

Voordelen

• Betrouwbaar draadloos opladen
• Passagiers kunnen opladen zonder kabel
• Extra USB-uitgang voor bedraad opladen
• Standaard tafel- en rugleuningbehuizingen beschikbaar
• Diverse door de spoorwegen goedgekeurde voedingen

Optionele magnetische positioneringsring en optionele status-LED indicator

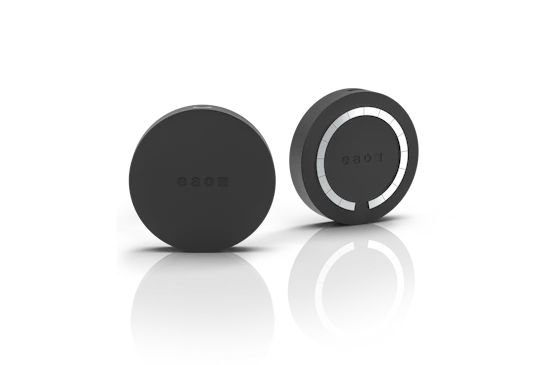

De snelle 15 W draadloze opladers van EAO kunnen mobiele apparaten betrouwbaar opladen zonder dat er een oplaadkabel nodig is. De magnetische positioneringsring kan als optie in de oplader worden geïntegreerd om een compatibele telefoon stevig vast te houden en nauwkeurig op de oplader te positioneren.

De magnetische positioneringsring optimaliseert de draadloze koppeling voor efficiënter en sneller opladen.

Voor een betere feedback aan de passagier is er een optie voor een RGB-LED als signaalarmatuur voor de laadstatus: klaar om op te laden, aan het opladen of vreemd voorwerp gedetecteerd.

Deze ronde opladers van 15 W worden doorgaans ingebouwd in een op maat gemaakte tafel, een rugleuning of in een van EAO's op een tafel gemonteerde Surface Mount Charger-behuizingen.

EAO biedt advies en ontwerpondersteuning voor de integratie en voeding van de opladers.

De draadloze opladers werken op 12 VDC en leveren tot 15 W oplaadvermogen voor snel opladen wanneer dat nodig is.

De voedingen van EAO kunnen de benodigde ingangsspanning leveren. Ze kunnen worden gevoed door de gelijkspanning van de trein of door een bestaande wisselstroomvoorziening aan boord en kunnen worden geleverd met alle benodigde kabels. Ze zijn compact genoeg om in stoelen of treinwanden te worden ingebouwd.

Voordelen

• Draadloos opladen met hoog vermogen
• Optionele magnetische positioneringsring houdt de telefoon stevig op zijn plaats
• Snel opladen dankzij optimale magneetkoppeling en 15 W-spoelen
• Betrouwbaar systeem zonder slijtagegevoelige aansluiting
• Verkrijgbaar met standaard tafelbehuizing
• Diverse door de spoorwegen goedgekeurde voedingen
• Status-LED-optie

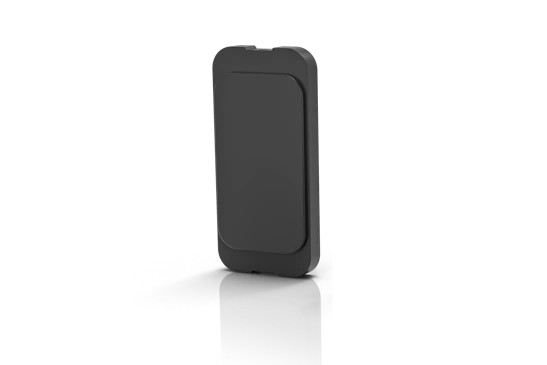

De multicoil 10W draadloze opladers van EAO kunnen mobiele apparaten betrouwbaar opladen zonder dat er een kabel nodig is. Deze rechthoekige opladers worden doorgaans ingebouwd in een rugleuning, handgreep of stoelverdeler.

Dit rechthoekige model kan worden gemonteerd in de gepatenteerde SliderFLEX-behuizing voor rugleuning of handgreep.

EAO biedt advies en ontwerpondersteuning voor de integratie en voeding van de opladers.

De draadloze opladers werken op 12 VDC en leveren een laadvermogen tot 10 W voor snel opladen wanneer dat nodig is.

Deze rechthoekige oplader heeft meerdere spoelen. Wanneer een mobiel apparaat op de behuizing wordt geplaatst, zal altijd een van de spoelen verbinding maken met de oplaadontvanger. Dit werkt ongeacht waar het wordt geplaatst, voor verschillende telefoonmodellen of in verschillende richtingen – ideaal voor rugleuningen en handgrepen.

De extra USB-uitgang op de draadloze opladers kan ook worden gebruikt om een telefoon aan te sluiten of een tweede unit op te laden met een kabel. De output wordt dan verdeeld tussen 5 W draadloos en 5 W USB.

De USB-uitgang kan worden voorzien van een verlengkabel naar een aparte USB-aansluiting of adapter. Dit kan dienen als onderhoudsonderdeel dat bij slijtage kan worden vervangen, zonder dat dit invloed heeft op de hoofdeenheid zelf. Als alternatief kan de USB-uitgang niet worden aangesloten, zodat de eenheid uitsluitend als draadloze oplader heeft functie.

De voedingen van EAO kunnen de benodigde ingangsspanning leveren. Ze kunnen worden gevoed door de gelijkstroom van de trein of door een bestaande wisselstroomvoorziening aan boord en kunnen worden geleverd met alle benodigde kabels. Ze zijn compact genoeg om in stoelen of treinwanden te worden geplaatst..

Voordelen

• Betrouwbaar draadloos opladen
• Passagiers kunnen opladen zonder kabel
• Extra USB-uitgang voor bedraad opladen
• Standaard behuizingen voor tafelbladen en rugleuningen beschikbaar
• Divese door de spoorwegen goedgekeurde voedingen
• Meerdere spoelen voor opladen van apparaten in verticale positie, ongeacht de richting

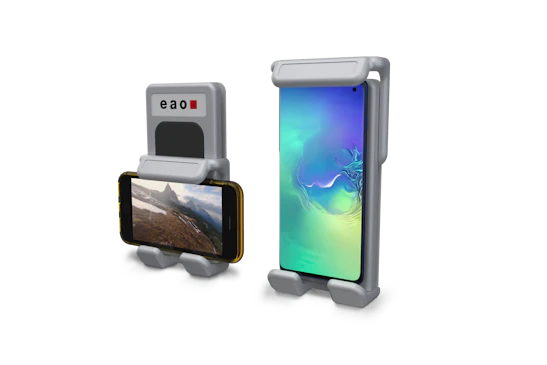

De gepatenteerde SliderFLEX-opladers van EAO kunnen worden gemonteerd op de rugleuningen van vliegtuigstoelen om elke passagier te voorzien van betrouwbare draadloze telefoonopladers, zonder dat er een kabel nodig is. De robuuste metalen behuizing heeft een zacht aanvoelend oplaadoppervlak met een gedempte schuifknop die de telefoon stevig op zijn plaats houdt in staande of liggende stand, zodat het scherm van de telefoon gemakkelijk te zien is.

De laders voor de handgreep en wandmontage zijn ontworpen voor opportunistisch draadloos opladen door staande passagiers tijdens korte reizen. Deze laders kunnen worden geleverd met of zonder extra USB-aansluiting.

Hierbij wordt gebruikgemaakt van de rechthoekige lader van EAO met meerdere spoelen. Wanneer een mobiel apparaat in de SliderFLEX-behuizing wordt geplaatst, zal een van de spoelen altijd koppelen met de oplaadontvanger, ongeacht waar deze zich in de telefoon bevindt. Dit werkt ongeacht waar de oplader wordt geplaatst, op verschillende telefoonmodellen en in elke richting — ideaal voor stoelruggen en handgreeppalen.

De extra USB-uitgang met USB-C-aansluiting aan de onderkant kan ook worden gebruikt om een telefoon met een kabel aan te sluiten. Het beschikbare vermogen wordt dan verdeeld tussen 5W draadloos opladen en 5W via USB.

De USB-uitgang maakt gebruik van een inline-adapter die is aangesloten op de draadloze oplader. Deze kan eenvoudig worden vervangen als onderhoudsonderdeel, zonder dat dit invloed heeft op de hoofdoplader zelf. Als alternatief kan de USB-uitgang worden afgeschermd.

De voedingen van EAO kunnen de benodigde ingangsspanning leveren. Ze kunnen worden gevoed door de gelijkstroom van de trein of door een bestaande wisselstroomvoorziening aan boord en kunnen worden geleverd met alle benodigde kabels. Ze zijn compact genoeg om in stoelen of treinwanden te passen.

Voordelen

• Op de rugleuning gemonteerde oplader voor stoelen in vliegtuigstijl
• SliderFLEX houdt de telefoon stevig vast
• Bekijk inhoud in liggende of staande modus
• Meerdere spoelen zorgen voor maximale compatibiliteit met moderne smartphones
• Passagiers kunnen opladen zonder kabel
• Extra USB-uitgang voor bedraad opladen
• Diverse door de spoorwegen goedgekeurde voedingen

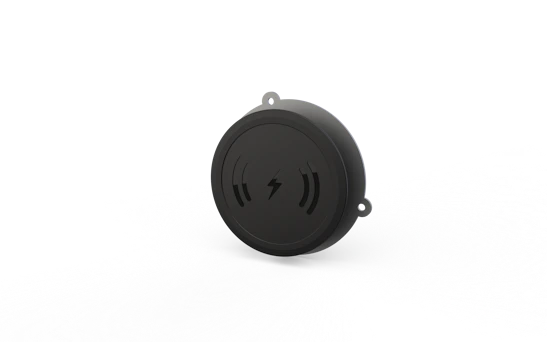

De Surface Mounted Charger (SMC) is een eenvoudig te monteren behuizing voor het inbouwen van ronde draadloze opladers in het tafelblad. Treinexploitanten kunnen eenvoudige een rond gat in een bestaande tafel frezen of een nieuwe tafel ontwerpen waarin de opladers in het blad worden geplaatst met de voedingskabels netjes weggewerkt onder de tafel.

Het aantrekkelijke, onopvallende ontwerp heeft een oplaadsymbool om duidelijk aan te geven waarvoor het dient. De behuizing kan worden gebruikt voor zowel de ronde EAO 10W draadloze oplader als voor de krachtigere 15W-oplader met geïntegreerde magnetische positioneringsring. Deze zorgt ervoor dat de telefoon stevig op zijn plaats blijft liggen voor optimale en snelle laadprestaties.

De SMC-behuizing wordt stevig bevestigd door een combinatie van sterk hechtende dubbelzijdige tape rond de rand van de lader en de optionele montageklem die aan de onderzijde kan worden vastgeschroefd.

De opladers die in de SMC-behuizing worden geplaatst, bieden verschillende opties:

de 10W-versie kan worden uitgerust met een extra bekabelde USB-uitgang, terwijl de 15W-variant (en de uitvoering met magnetische positioneringsring) beschikt over een RGB-ledindicator die de laadstatus weergeeft.

De EAO-voedingen leveren de vereiste ingangsspanning en kunnen worden aangesloten op zowel de gelijkstroomvoorziening (DC) van de trein als op een bestaande wisselstroomvoorziening (AC) aan boord.

Ze worden geleverd met alle benodigde bekabeling voor een eenvoudige installatie. De opladers zijn compact genoeg om te worden ingebouwd in stoelen of treinwanden.

Voordelen

• Eenvoudige montage van de oplader vanaf de bovenzijde van de tafel
• Betrouwbaardraadloos opladen
• Extra USB-uitgang met kabel
• Diverse door de spoorwegen goedgekeurde voedingen

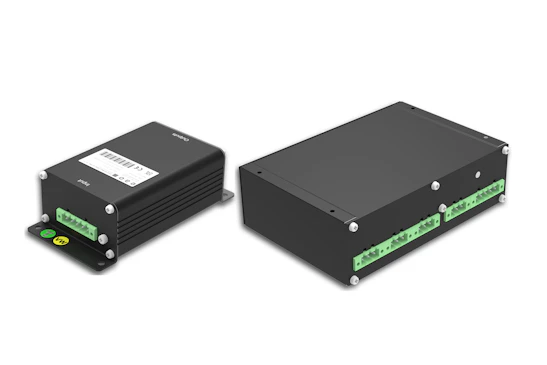

De standaard DC-voedingen van EAO zijn ondergebracht in een robuuste IP40-behuizing voor montage op een chassis. Er zijn modellen beschikbaar voor directe aansluiting op de accu van het voertuig (DC-ingang) of op een hulpaansluiting van 110 tot 230 VAC. De voedingen leveren een 12V-uitgang, geschikt voor de EAO 10W- en 15W-draadloze opladers. Het gecombineerde uitgangsvermogen van 30 W wordt n verdeeld over twee afzonderlijke uitgangsconnectoren. De Serie voldoet volledig aan de laatste internationale spoorwegstandaarden, waaronder eisen op het gebied van schok- en trilbestendigheid, EMC en brandbeveiliging.

Voordelen

• AC- en DC-ingangsmodellen voor eenvoudige stroomaansluitingen
• DC-modellen geschikt voor twee standaard voertuigbatterijspanningen
• Twee gereguleerde 12V-uitgangen tot 2,5A
• Voldoen aan EN 50155 (2021), EN 50121.3.2 (2016) en EN 45545-2 (2020)
• Afgedicht volgens IP40 met montageflens en schroefaansluitingen

De EU-richtlijn 2024 schrijft voor dat alle nieuwe draagbare elektronische apparaten USB-C-contacten moeten gebruiken, inclusief nieuwe Apple iPhones en iPads. De oplaadcontacten van EAO maken gebruik van deze wereldwijde USB-C-standaard.

Moderne laptops, tablets en draagbare apparaten maken gebruik van USB-C, omdat deze aansluitingen automatisch kunnen opladen bij een spanningsbereik van 5 V tot 20 V en bij een hoger vermogen tot 60 watt in combinatie met een geschikte voeding van EAO die de Power Delivery PD (3.0)-standaard of de Programmable Power Supply (PPS)-standaard ondersteunt.

Betrouwbaar opladen dankzij gescheiden voeding

USB-A-oplaadaansluitingen in het openbaar vervoer slijten snel door intensief of verkeerd gebruik. Het volledig vervangen van een traditionele 230VAC-aansluiting vanwege een defecte USB-A-aansluiting komt vaak voor, is kostbaar en vereist het uitschakelen van de 230VAC-hoofdstroom op de trein.

Betrouwbaar en onderhoudsvriendelijk

USB-C-oplaadaansluitingen zijn niet gepolariseerd (kunnen in beide richtingen worden ingebracht) en zijn minder gevoelig voor slijtage door verkeerd gebruik. De aansluitingen van EAO kunnen afzonderlijk van onze voedingen worden gemonteerd, met een lage spanning op de aansluiting, en zijn ontworpen om gemakkelijk te kunnen worden vervangen als onderhoudsonderdeel.

Voordelen

• Standaard toekomstbestendige USB-C-connector
• Betrouwbare aansluiting met geringe slijtage
• Ondersteunt het opladen van telefoons en laptops*
• Veilige laagspanninguitgang
• Onderhoudsvriendelijk – eenvoudig te vervangen
• Assortiment standaard en aanpasbare behuizingen
  ⁠* Bij gebruik met een EAO PD/PPS-voeding

AC-aansluitingen vervangen door USB-C

Met de USB-C PD/PPS-compatibele aansluitingen van EAO hebben passagiers geen stekkeradapter meer nodig voor hun telefoon of laptop. Het enige wat ze nodig hebben is hun USB-C-kabel.

Defecte voedingsadapters brengen het risico met zich mee dat de kappen losraken en dat er gevaarlijke blootstelling aan de netstroom ontstaat. Bovendien kunnen aansluitingen overbelast raken door passagiers die apparaten met een hoog vermogen gebruiken, zoals fietsacculaders. Daarom kunnen spoorwegmaatschappijen deze vervangen door USB-C-aansluitingen met PPS.

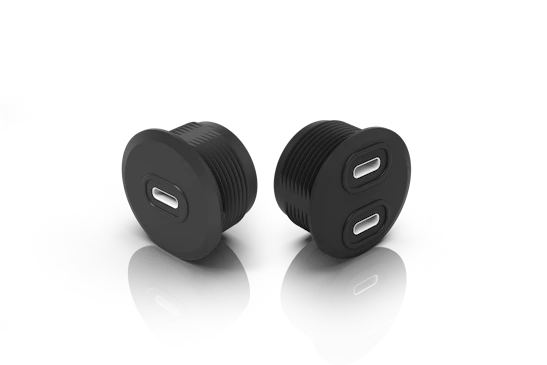

Standaard en aanpasbare behuizingen

EAO biedt enkele of dubbele stopcontacten in een 30,5 mm-montage, maar er zijn ook aangepaste stopcontacten verkrijgbaar.

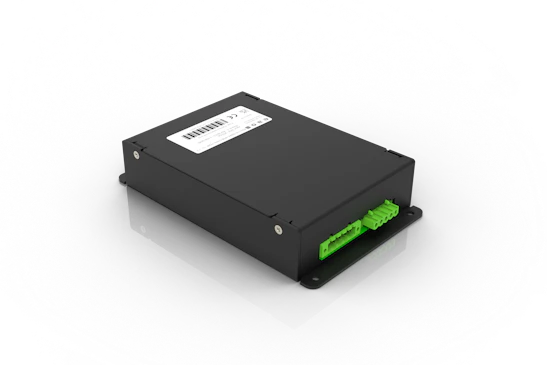

De door de spoorwegen goedgekeurde PD/PPS-voedingen van EAO zetten de hoge AC- of DC-spanning van de treinwagen om naar de juiste spanning voor het opladen van telefoons of laptops via de USB-C-aansluitingen.

Met behulp van het Power Delivery (PD 3.0)-protocol onderhandelt de EAO USB-programmeerbare voeding (PPS) met de telefoon, tablet of laptop over de juiste spanning tussen 5 VDC en 20 VDC en het optimale vermogen om het apparaat efficiënt en snel op te laden. Elk van de twee uitgangen levert tot 60 W vermogen.

De wisselstroom voedingen werken op elke wereldwijde netspanning, terwijl er twee gelijkspanning versies zijn met een ingang van 24 VDC of 72-110 VDC.

Ondergebracht in een robuuste IP40-behuizing voor montage op een chassis en voorzien van betrouwbare schroefaansluitingen voldoet het product volledig aan de internationale spoorwegnormen voor schokken en trillingen, EMC en brandbeveiliging.

Voordelen

• Multispanningsuitgang van 5 VDC tot 20 VDC, compatibel met USB-PD 3.0
• Geschikt voor Fixed Voltage- en PPS-opladen
• Twee afzonderlijke uitgangen, elk tot 60W en individueel geregeld
• Voldoet aan EN 50155 (2021), EN 50121.3.2 (2016) en EN 45545 (2020)
• Robuuste IP40-behuizing met laag profiel, eenvoudig te monteren onder stoelen en tafels
• Extra doorvoeraansluiting voor ingangsspanning voor serieschakeling
