您的产品:
正面
- 正面尺寸:
- Ø 29 mm
- 正面形式:
- 圆形
安装
- 安装开孔:
- Ø 22.3 mm
- 安装类型:
- 面板安装
操作
- 灯罩颜色:
- 绿色
- 灯罩材质:
- 塑料
- 灯罩发光:
- 发光
- 灯罩形状:
- 凸起的
- 灯罩透明度:
- 透明的
- 发光颜色:
- 绿色
电气特性
- 开关电压和电流:
250 VAC, 5 A (阻性)
250 VAC, 3 A (焊接端子)
250 VAC, 2 A （感性, cos(phi) = 0.7）
220 VDC, 0.1 A （感性, L:R = 30 ms)
110 VDC, 0.2 A （感性,L:R = 30 ms)
60 VDC, 0.7 A（感性, L:R = 30 ms)
24 VDC, 2 A（感性, L:R = 30 ms)
- 触点:
- 1 NC / 1 NO
- 工作电压:
- 28 V AC/DC
- 工作电流:
- 4/7 mA ±15 %
- 额定工作电压 Ue:
- 250 VAC/DC 根据 EN IEC 61058-1
- 开关额定值:
- 250 V AC @ 3 A
- 电气寿命:
- 50 000 cycles of operation
- 耐电强度:
- 3000 VAC, 50 Hz, 所有端子与地之间1 min, 根据 EN/IEC 61058-1
- 防护等级:
- ll
- 标准:
- 根据 EN / IEC 61058-1
- 热电流 Ith:
- 3 A
机械特性
- 端子:
- 焊接端子
- 触点材质:
- 镀金
- 开关动作:
- 自锁
- 开关系统:
- 快动开关元件
- 机械寿命:
- 1 百万次
- 操作力:
- 5 N … 8 N
- 操作行程:
- 3 mm
- 拧紧力矩:
- 固定 最大 0.25 Nm
- 电线横截面面积:
- 最大电缆直径2 × 1.2 mm最大细多股导线线径1 x 1 mm²
- 重量:
- 0.021 kg
环境条件
- 正面IP等级:
- IP67，符合DIN EN 60529标准
- 工作温度:
- – 25 °C … + 55 °C, 作为一个块状物安装，确保热量可以自由散发
- 储存温度:
- – 40 °C … + 85 °C
- 抗冲击能力:
- 最大 150 m / s², 脉宽 11 ms, 3轴 (半正弦曲 EN IEC 60068-2-27)
- 耐振动能力:
- 最大 100 m / s²，从10赫兹...500赫兹，（正弦波EN IEC 60068-2-6）。
- 耐候性:
- 标准条件,根据 DIN EN 60068-2-78标准循环，按照DIN IEC 60068-2-30的规定
证书
- 标准认证:
- CB (IEC 61058-1), CQC, CSA, DNV, EAC, ENEC (EN 61058-1), UL, VDE
- 符合标准:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 带灯按钮, 自锁, 250 V AC @ 3 A, 28 V AC/DC, 1 NC / 1 NO, 焊接端子, 圆形, 绿色, 绿色
- 外壳颜色:
- 黑色
- 外壳材质:
- 塑料
- 最大开关单元的数量:
- 1

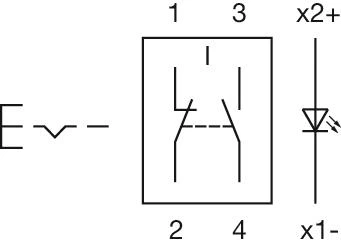

- 接线图:

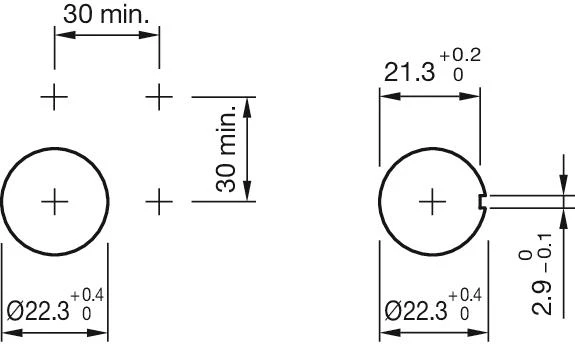

- 安装开孔:

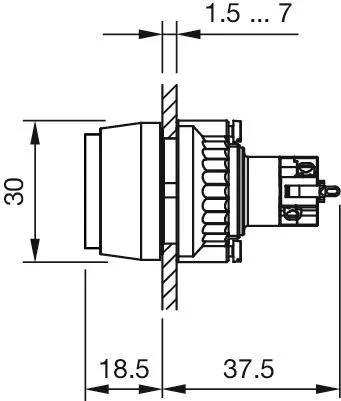

- 外形尺寸:
