Assembly settings
正面
正面形式
方形
方形
报价需求
前挡圈颜色
黑色
黑色
报价需求
前挡圈材质
塑料
塑料
报价需求
正面尺寸
18 mm x 18 mm
18 mm x 18 mm
报价需求
安装
设计
凸起的
凸起的
报价需求
安装类型
面板安装
面板安装
报价需求
安装开孔
Ø 16 mm
Ø 16 mm
报价需求
操作
灯罩发光
发光
发光
报价需求
电气特性
触点
1 NO
1 NO
报价需求
开关额定值
42 V @ 0,1 A
42 V @ 0,1 A
报价需求
机械特性
端子
通用端子, 2 x 0.5 mm
通用端子, 2 x 0.5 mm
报价需求
开关系统
低电平元件
低电平元件
报价需求
触点材质
金
金
报价需求
开关动作
自复位
自复位
报价需求
其他
内部尺寸
15,3 mm x 15,3 mm
15,3 mm x 15,3 mm
报价需求
返回
您的产品:
产品系列
- 产品状态:
- Not Recommended for new design
正面
- 正面尺寸:
- 18 mm x 18 mm
- 正面形式:
- 方形
- 前挡圈颜色:
- 黑色
- 前挡圈材质:
- 塑料
安装
- 设计:
- 凸起的
- 安装开孔:
- Ø 16 mm
- 安装类型:
- 面板安装
操作
- 灯罩发光:
- 发光
电气特性
- 开关电压和电流:
100 mA 在 42 VAC/VDC
- 触点:
- 1 NO
- 开关额定值:
- 42 V @ 0,1 A
- 耐电强度:
- 2500 VAC, 50 Hz, 1 min., 根据 IEC 60512-2-11 所有端子和地之间
- 防护等级:
- ll
- 标准:
- 根据 EN / IEC 61058-1
机械特性
- 端子:
- 通用端子, 2 x 0.5 mm
- 触点材质:
- 金
- 开关动作:
- 自复位
- 开关系统:
- 低电平元件
- 开关系统:
- 这种低电平开关元件被设计用于在电子电路中切换低功率设 备。 这种机械结构可确保开关可靠负载范围从几 μA / μV 到100 mA / 42 VAC / DC.单断自锁触点, 作为常开或常闭带4个独立的接触点。 每个 开关元件2个瞬动触点；常开和常闭的组合是可以的。特点是寿命长， 极短的回弹时间和稳定的接触电阻
- 机械寿命:
- 5 百万次
- 操作力:
- 3 N … 3.5 N
- 操作行程:
- 约 3 mm
- 拧紧力矩:
- 固定 最大 0.5 Nm
- 电线横截面面积:
- 最大电缆直径2 × 0.8 mm最大细多股导线线径1 x 0.75 mm²
- 重量:
- 0.006 kg
环境条件
- IP保护:
- IP40 正面, IP67，带正面保护帽
- 工作温度:
- – 25 °C … + 55 °C, 作为一个块状物安装，确保热量可以自由散发
- 储存温度:
- – 40 °C … + 85 °C
- 抗冲击能力:
- 15 g ，11 ms, 根据 IEC 60512-4-3, IEC 60068-2-27 (单次冲击，半正弦曲线)
- 耐振动能力:
- 10 g ，10 Hz … 2000 Hz, 振幅 1.5 mm (正弦曲线), 根据 DIN EN 60512-4-4, DIN EN 60068-2-6
- 耐候性:
- 符合IEC 60068-2-3的标准条件根据IEC 60068-2-14，改变条件
证书
- 符合标准:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 操作器, Ø 16 mm, 18 mm x 18 mm, 发光, 方形, 黑色, 塑料, 1 NO, 自复位, 通用端子, 2 x 0.5 mm
- 内部尺寸:
- 15,3 mm x 15,3 mm
- 外壳颜色:
- 黑色
- 最大开关单元的数量:
- 1
- 接线图:

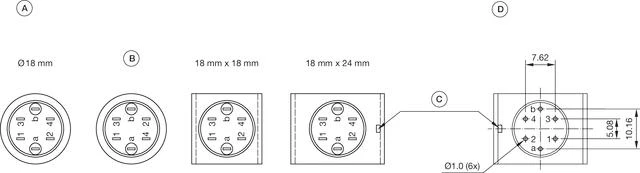

- 组件布局:
A = 端子（尾部）
B = 二极管模块
C = 仅限防扭装置 18 mm x 24 mm
D = 孔位布置 (组件侧)- 安装开孔:

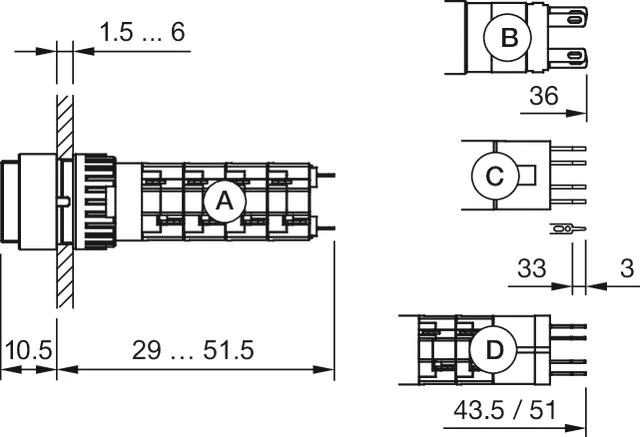

- 外形尺寸:
A = 焊接端子
B = 插入式端子 2.8 mm x 0.5 mm
C = 通用端子 2.0 mm x 0.5 mm
D = 通用焊接端子
